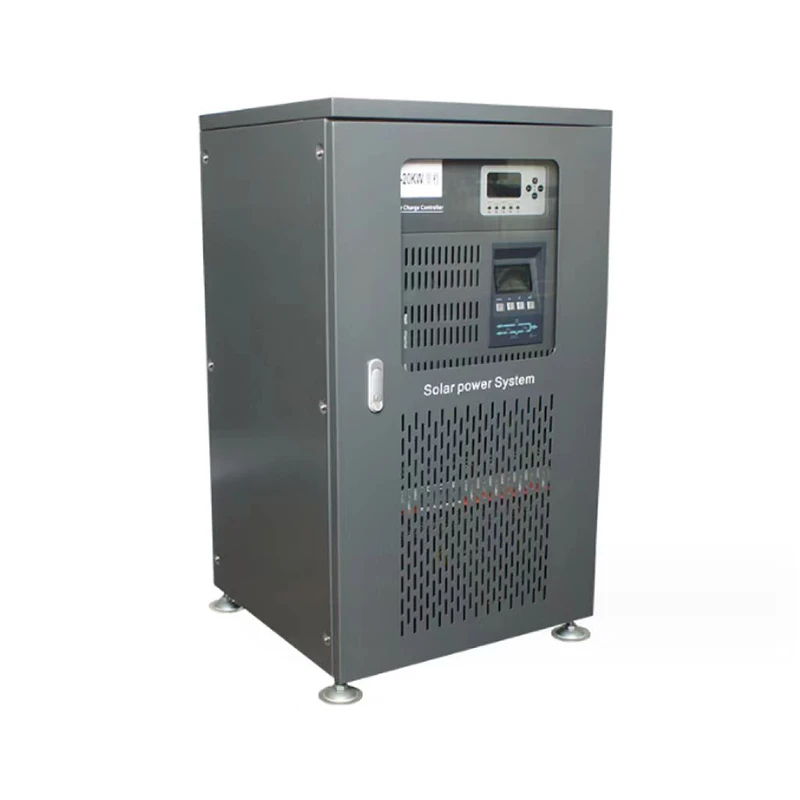

System inwertera poza siecią
Opis
Parametry techniczne
Przegląd produktów:
Produkt jest zintegrowanym inteligentnym falownikiem z wbudowanym systemem kontrolera ładowania przeznaczonym do dużych mocy fotowoltaicznych. Wbudowany kontroler może zarządzać ładowaniem pakietu baterii przez wiele paneli słonecznych, aby poprawić wydajność ładowania i żywotność pakietu baterii. Dzięki w pełni cyfrowej technologii sterowania wektorowego opartej na przetwarzaniu w czasie rzeczywistym przez DSP, MCU i DDC, ma doskonałe funkcje zabezpieczające i wysoką niezawodność. Tryb preferowanego zasilania sieciowego i preferowany tryb baterii można ustawić, co ułatwia spełnienie różnych potrzeb użytkowników. Posiada wyświetlacz LCD. t jest szeroko stosowany przy dużych okazjach związanych z wytwarzaniem energii słonecznej, w tym w rodzinach, szkołach, oświetleniu publicznym, przedsiębiorstwach przemysłowych i górniczych, obronie granic, wyspach morskich, pastwiskach itp.
Główne cechy:
Wysoka niezawodność
Śledzenie częstotliwości, filtrowanie szumów i niskie zniekształcenia na wyjściu falownika dzięki konstrukcji z podwójną konwersją
Wysoka zdolność adaptacji
Szeroki zakres częstotliwości wejściowej, który zapewnia stabilną pracę agregatów paliwowych
Wysoka optymalna wydajność akumulatora
Inteligentna technologia zarządzania akumulatorem, która gwarantuje dłuższą żywotność akumulatora i skraca czas jego konserwacji. Zaawansowana technologia ładowania stałym napięciem, która w największym stopniu aktywuje akumulator, oszczędza czas ładowania i gwarantuje dłuższą żywotność akumulatora
Ogólna i niezawodna ochrona
Funkcja testu po włączeniu zasilania, która pozwala uniknąć usterek wynikających z zagrożeń stwarzanych przez falownik. Wydajna technologia inwersji IGBT (tranzystor bipolarny z izolowaną bramką) Dobra funkcja szybkiego przełączania, charakterystyka pracy przy wysokim napięciu i dużym prądzie oraz sterowanie napięciowe IGBT (IGBT piątej generacji charakteryzuje się niższym spadkiem napięcia nasycenia oraz wyższą wydajnością i niezawodnością działania.)

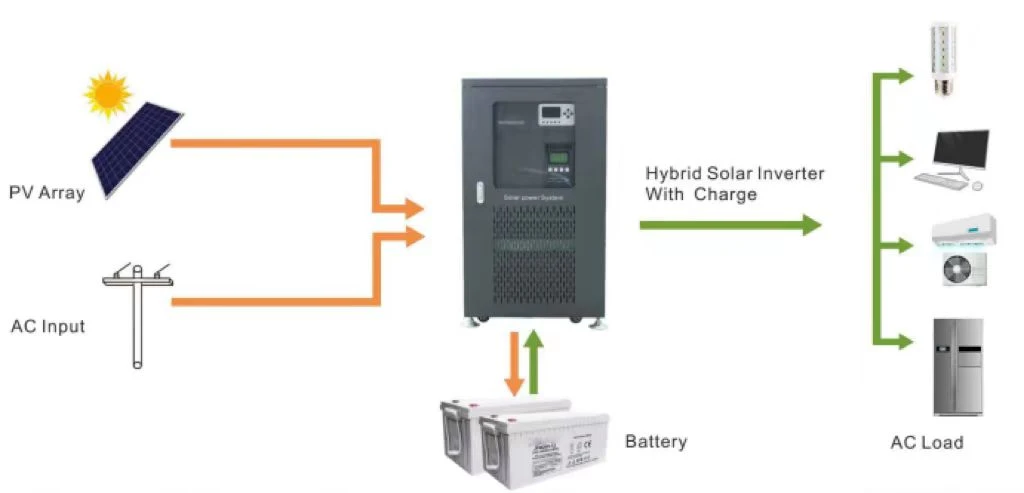

Schemat zastosowania:
Indeksy techniczne:
|
Modelu:ED-NKD- |
NKD-8KW |
NKD-10KW |
NKD-15KW |
NKD-20KW |
NKD-30KW |
|
Moc znamionowa |
8KW |
10KW |
15KW |
20 kW |
30 kW |
|
Bateria |
|||||
|
Napięcie znamionowe |
96 VDC/192 VDC/220 VDC/384 VDC |
||||
|
Napięcie zabezpieczenia przed nadmiernym rozładowaniem |
96VDC/172VDC/194VDC/345VDC |
||||
|
Kontroler |
|||||
|
Prąd znamionowy |
100A |
||||
|
Napięcie znamionowe |
192VDC/220VDC/384VDC |
||||
|
Liczba dostępów płatnych |
4 |
||||
|
Maksymalny prąd każdego dostępu |
25A |
||||
|
Napięcie wejściowe energii słonecznej |
<165VDC/<330VDC/<378VDC/<660VDC |
||||
|
Napięcie zabezpieczenia przed przeładowaniem |
110VDC/222VDC/255VDC/445VDC (programowalne |
||||
|
Dokładność kontroli |
±0.1 |
||||
|
Dokładność wyświetlania |
±0.1 |
||||
|
Efektywność |
>90% |
||||
|
Falownik |
|||||
|
Napięcie wejściowe |
88-132VAC/176-264VAC |
||||
|
Częstotliwość wejściowa |
45-65Hz |
||||
|
Napięcie wyjściowe |
110VAC/220VAC |
||||
|
Częstotliwość wyjściowa |
50/60 Hz |
||||
|
Przebieg wyjściowy |
Czysta fala sinusoidalna, THD<4%(full load) |
||||
|
Funkcja ochrony |
Zabezpieczenie przed zwarciem wyjścia, zabezpieczenie przed przepięciem, zabezpieczenie pod napięciem, zabezpieczenie przed niskim stanem baterii itp |
||||
|
Ręczne włączanie/wyłączanie |
Preferowane ręczne włączanie/wyłączanie |
||||
|
Automatyczne włączanie/wyłączanie |
Włączanie i wyłączanie na określony czas (programowalne) |
||||
|
Czas przełączania |
<10ms |
||||
|
Inny |
|||||
|
Temperatura otoczenia do pracy |
0-40 stopień |
||||
|
Wilgotność względna podczas pracy/przechowywania |
20-90%(bez kondensacji, maksimum) |
||||
|
Wymiary zewnętrzne D×Sz×W(mm) |
536*560*1015 |
||||
|
Wymiary opakowania:Gł.×Szer.×Wys.(mm) |
675*700*1180 |
||||
