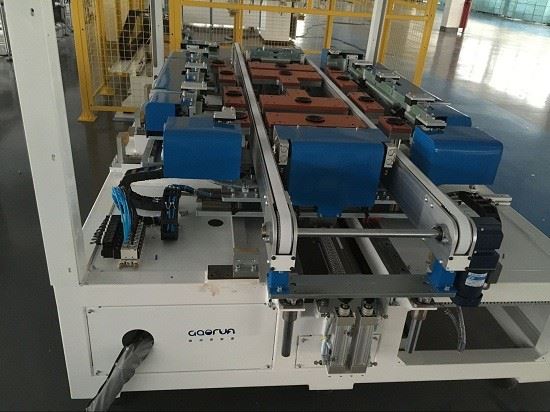

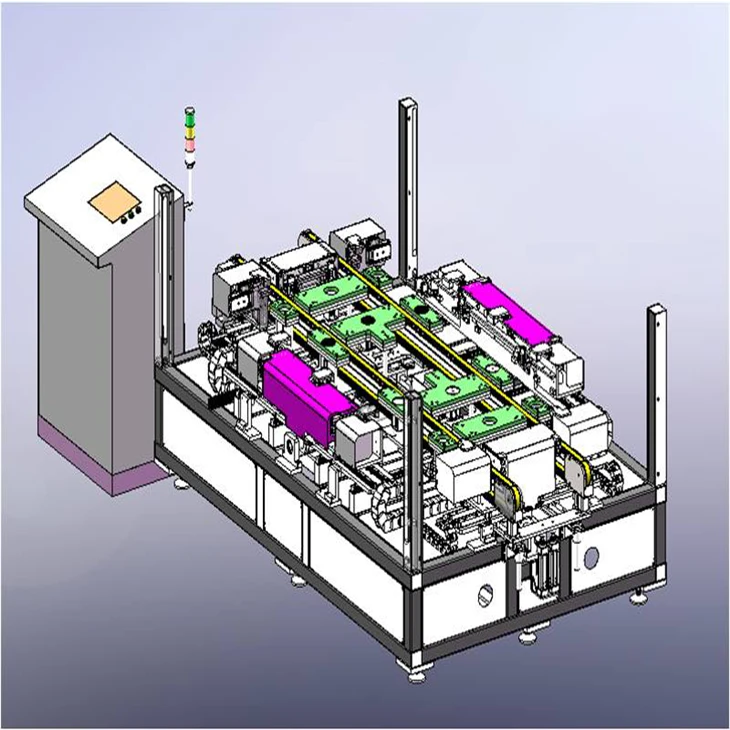

Funkcja i wprowadzenie
Online ręcznie ładuje profil w urządzeniu.
Kiedy moduły we właściwej pozycji i rama będą gotowe, cylinder pneumatyczny uformuje się i zaciśnie. Serwosilnik zainstaluje ramę w tym samym czasie.
1. Długa/krótka krawędź do przodu.
2. Tryb przenoszenia: Przenoszenie za pomocą pasa synchronicznego.
3. Wysokość przenoszenia: 960 ± 50 mm.
4. Długość i szerokość można regulować w zależności od wymiaru modułu, stosując szybkie mocowanie blokujące, szybko dopasowując się do różnych modułów.
7. Tryb sterowania: sterowanie silnikiem + serwonapęd.
8. Tryb pracy: automatyczny/ręczny.
9.HMI: chiński + ekran dotykowy.
Główny parametr
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Krótka krawędź 800 mm, waga poniżej 30 kg.
Czas cyklu: <35s
Maksymalna wydajność: większa lub równa 2400/dzień
Operatorzy online: 2
Moc znamionowa: 3,0kw
Format połączenia: Φ12
Wymiary (dxsxw):2779mm*2249mm*950mm
Korzyść
1. Sprzęt wybiera serwomotor, który ma taką zaletę, jak dokładność podczas ruchu i stabilność.
2. Sprzęt składa się z mechanizmu równoważącego i 12 par przyssawek zapewniających równowagę.
3. Przyssawki wykonane są z importowanego żelu krzemionkowego i nie pozostawiają śladów na powierzchni.
4,12 par przyssawek zintegrowanych w jednym kawałku, regulacja przyjmuje strukturę ręcznego wahacza, szybko, prosto, wygodnie i niezawodnie.
5.Wyposażenie składa się z mechanizmu prostującego.
6.Regulacja długiej i krótkiej krawędzi wykorzystuje szybką strukturę blokującą, szybko, prosto, wygodnie i niezawodnie.
7. Siła kadrowania dla krótkiej krawędzi wynosi do 2,2 tony.
8. Dokładność: ± 1 mm dla długich i krótkich krawędzi, przekątna mniejsza lub równa 1,5 mm.
9. Nawet przepełnienie: stawka kwalifikowana > 98%.
|
