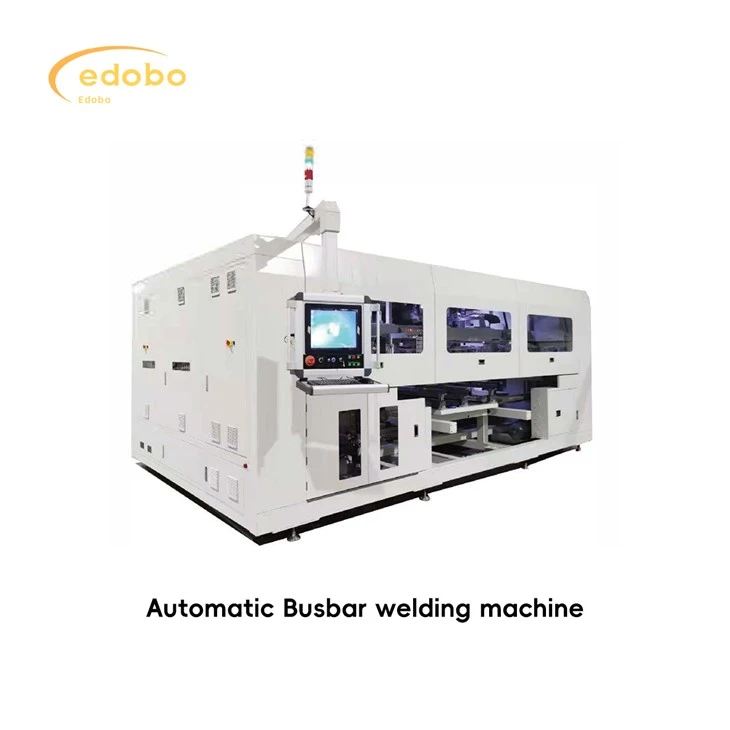

Maszyna do spawania szyn zbiorczych z ogniwami słonecznymi

Funkcja urządzenia: rozciągaj, poprawiaj, wycinaj, zginaj i dokładnie umieszczaj główkę, końcówkę i środkowe szyny zbiorcze, a także użyj ręki podnoszącej, aby wykonać wtórną kalibrację na sznurku modułu. Przewody na czole i końcu ciągu są lutowane razem z szynami zbiorczymi za jednym razem i przesyłane do następnego stanowiska roboczego. To urządzenie jest opcjonalne z funkcją skrobania czarnej farby, funkcją wykrywania po lutowaniu i funkcją dziurkowania szyn zbiorczych.

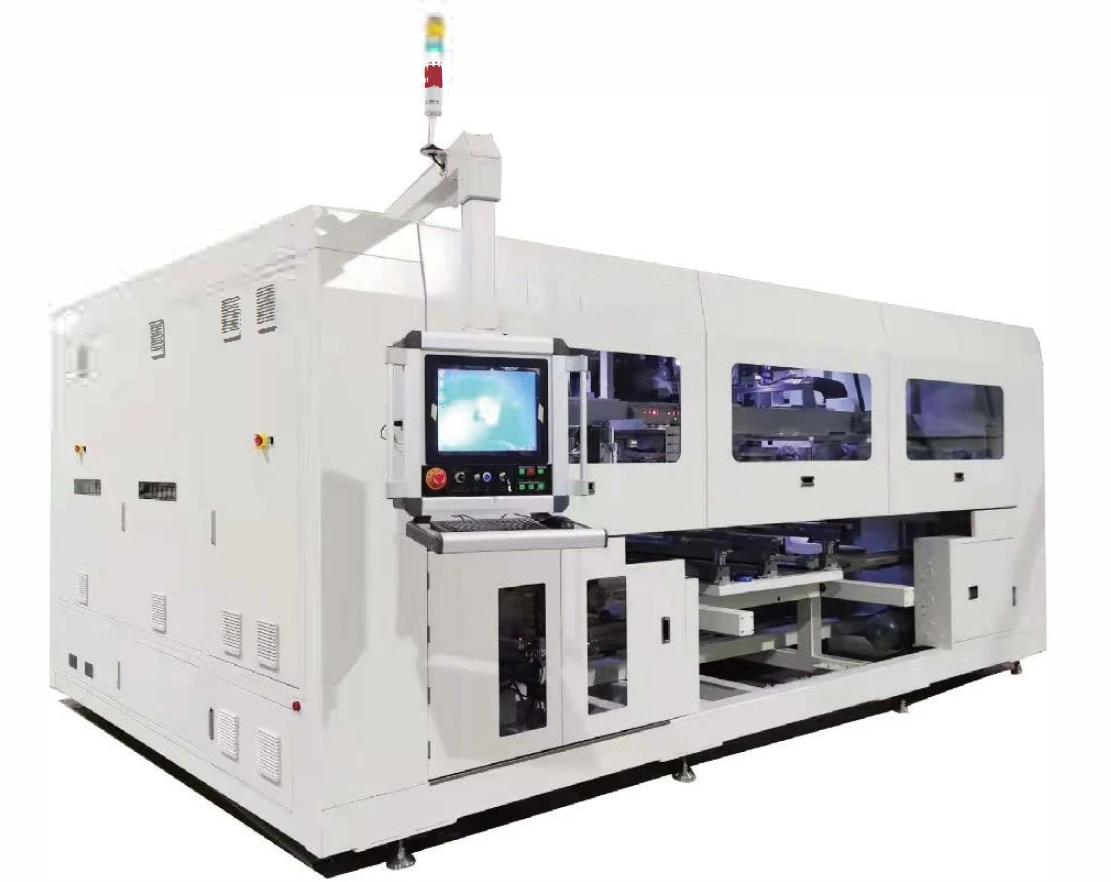

Autobusy

Linia montażowa przenosi ułożony panel kuwet do przedniej stacji przepływowej maszyny do automatycznego autobusowania i wydaje sygnał, aby panel kuwet był na miejscu i mógł ubiegać się o wejście. Automatyczna maszyna do szynowania jest gotowa do umożliwienia linii montażowej przepłynięcia modułu do pozycji lutowania maszyny do automatycznego szynowania i wysłania sygnału umożliwiającego wejście; Silnik pracuje do momentu wejścia modułu w pozycję roboczą i cofnięcia pozwolenia na wejście sygnału.

♦ Czas cyklu: 17 s/panel (lutowanie z pojedynczym obejściem) 21 s/panel (lutowanie z podwójnym obejściem otwierającym)
♦ Aktywacja: większa lub równa 98%;
♦ Specyfikacja ogniwa:166 mm-230 mm;
♦ Specyfikacja panelu:
Komórka 156-180:
6 strun x 10 połówek x 2;
6 strun x 11 połówek x 2;
6 strun x 12 połówek x 2;
6 żądeł x 13 połówek x 2
B.182 Komórka:
6 strun x 9 sztuk x 2 :
C.210Komórka:
6 strun x 10 połówek x 2;
6 strun x 15 jedna trzecia sztuk x 2
D.210Komórka:
5 strun x 10 połówek x 2;
5 strun x 15 jedna trzecia sztuk x 2
♦ Przestrzeń komórki: -0.5-4mm;
♦ Rozstaw strun: 1-6mm; lutowanie obejściowe przestrzeni między strunami Większe lub równe 10 mm
♦ Specyfikacja szkła: szerokość (980-1500mm)* długość (1720-2600mm);
♦ Dokładność korekcji ciągu komórek Mniejsza lub równa ± 0,25 mm;
♦ Zasilanie urządzenia: trójfazowe 380V 50/60Hz:
♦ Moc: szczytowa 35kW;średnia 25kW;
♦ Powietrze: nadciśnienie {{0}},6~0,8 MPa, podciśnienie około- 70kPa;
♦ Wymiary urządzenia: długość*szerokość*wysokość: 6580*5604*2621 mm (w tym dwie linie montażowe)
