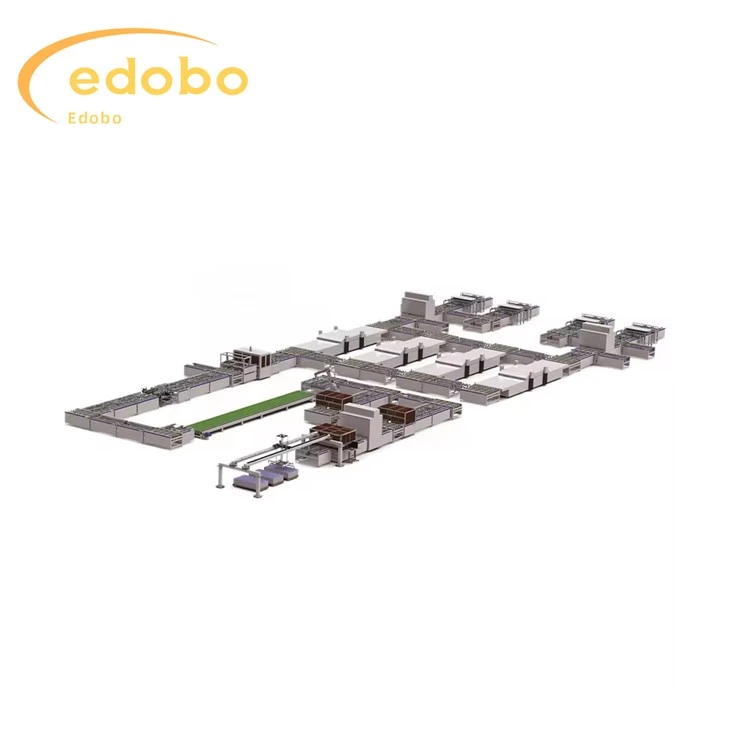

Linia produkcyjna modułów fotowoltaicznych o mocy 100 MW-600MW

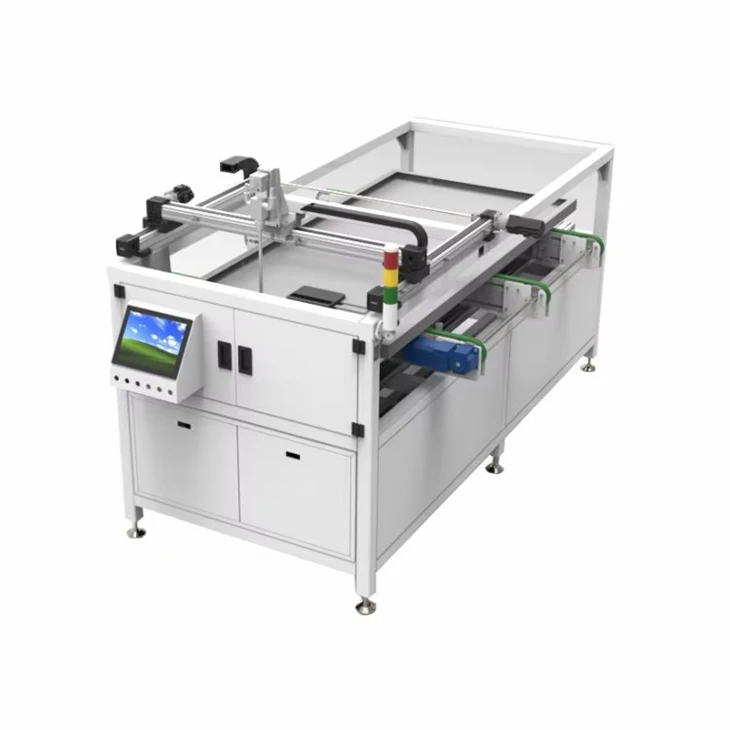

Układaj (typ mechaniczny)

1. Metoda podawania jest krótka i długa, a funkcją urządzenia jest ułożenie ich w odpowiedniej kolejności. Dłuższy bok ciągu akumulatorów jest równoległy do ​​długiego boku elementu. Lokalny system składu umożliwia układanie elementów składających się z 96, 72 i 60 sztuk i posiada funkcję mechanicznej regulacji.

2. Automatycznie odbierz ciągi akumulatorów, podnieś ciągi akumulatorów do pozycji mechanicznych i wstępnie wyprostuj szybę

3. Odbierz szkło i EVA z linii produkcyjnej. Podnieś ciąg akumulatorów z pozycji mechanicznej. Umieść akumulator szeregowo na EVA zgodnie z elektrodą dodatnią i ujemną. Po wykonaniu wszystkich działań komponent generuje dane wyjściowe.

4. Pozycjonowanie łańcucha akumulatorów odbywa się za pomocą pozycjonowania wizualnego, pozycjonowania światłowodowego i pozycjonowania mechanicznego.

1. W maszynie zastosowano pas synchroniczny napędzany serwomotorem i prowadzony przez liniową szynę prowadzącą, która ma zalety precyzyjnego pozycjonowania, stabilnej pracy i dużej prędkości.
2. Przyssawka wykonana jest z poliuretanu i po zassaniu nie pozostawia żadnych śladów na akumulatorze.
3. Maszyna wyposażona jest w zabezpieczenie zasilania i gazu.
4. Maszyna jest w pełni automatyczna i nie wymaga ręcznej interwencji.
5. Dokładność pozycjonowania ciągu akumulatorów wynosi ± 0,3 milimetra
6. Sześć przewodów zasilających oddalonych od siebie o 1-10 milimetry
7. Kompatybilny z wieloma ciągami akumulatorów, rozmiar 156/182/210, 6-12 sztuk
8. Główny palec ogniw słonecznych jest kompatybilny z palcami 2/3/4/5

(1) Wydajność linii produkcyjnej: 100 MW-600MW/rok.
(2) Zapotrzebowanie na moc sprzętu wynosi 380 V (trójfazowy system pięcioprzewodowy), a zapotrzebowanie na moc można znaleźć w parametrach wyposażenia każdej jednostki. Konfiguracja linii zasilającej zostanie dostarczona osobno przez naszą firmę.
(3) Zapotrzebowanie na sprężone powietrze dla tego sprzętu wynosi 0.6-0.8 MPa, jest ono suche, czyste i spełnia wymagania zautomatyzowanych linii produkcyjnych; Cząsteczki pyłu Mniej niż lub równe 1um, punkt rosy pod ciśnieniem wody Mniejsze lub równe -40 stopnia, olej (łącznie z parą wodną) Mniejsze lub równe 0.1 mg/;
(4) Czystość powietrza w fabryce nie może być niższa niż poziom 300000 (klasa ISO 8);
(5) Prędkość przenoszenia urządzeń przesyłowych: Czas cyklu transmisji jest krótszy niż 22 s, co spełnia wymóg zdolności produkcyjnej 500 MW/rok. Cała linia wykorzystuje regulację prędkości ze zmienną częstotliwością, przy czym częstotliwość regulacji prędkości głównej jest ustawiona na 30 Hz i zakres regulacji prędkości wynosi 0-50 HZ (konkretną prędkość można znaleźć w parametrach wyposażenia każdej jednostki);
(6) Wymiary zewnętrzne linii przesyłowej: Urządzenie to jest urządzeniem niestandardowym i ostateczny schemat rozmieszczenia zostanie dostarczony przez Edobo Solar;
(7) Wysokość linii montażowej i zakres regulacji: Istnieje pewna różnica wysokości pomiędzy poszczególnymi urządzeniami a zespołem przekładni. Szczegółowe wymiary zewnętrzne można znaleźć w parametrach technicznych poszczególnych urządzeń; Wysokość jednostki napędowej wynosi zazwyczaj 950 mm ± 30 mm;
(8) Można regulować zasięg linii przesyłowej i urządzenia w zakresie długości (1650 mm-2600 mm) * szerokości (950 mm-1500 mm), co umożliwia transport elementów różnymi metodami laminowania.
(9) Linia transmisyjna jest gładka, a wielkość przesunięcia jest mniejsza niż 10 mm;
(10) Gdy sprzęt działa normalnie, wskaźnik awaryjności podzespołów spowodowanych przez sprzęt i linie przesyłowe jest mniejszy niż 1/1000;
(11) Poziom hałasu podczas pracy sprzętu Mniej niż lub równy 72 dBA (z wyłączeniem pomp sprężarkowych)

1. Komórka przyjmuje pozycjonowanie wizualne CCD, które ma zalety wysokiej dokładności i stabilności;
2. Sprzęt może automatycznie odbierać, automatycznie układać i automatycznie eksportować komponenty, a układ jest dokładnym pozycjonowaniem;
3. Przyssawka wykonana jest z importowanego materiału silikonowego, który nie pozostawia śladów na powierzchni baterii;
4. Zastosuj trójosiowy tryb ruchu mechanicznego (obrót o 180 stopni);
5. W ruchu bocznym zastosowano moduł silnika liniowego, który ma zalety dużej prędkości ruchu, wysokiej dokładności powtarzalnego pozycjonowania i stabilnej wydajności, oszczędzając ogólny czas uderzenia;
6. Regulacja zmiany długiej i krótkiej krawędzi wykorzystuje mechanizm szybkiego blokowania, regulacja jest szybka, prosta, wygodna i niezawodna;
