Funkcja i wprowadzenie

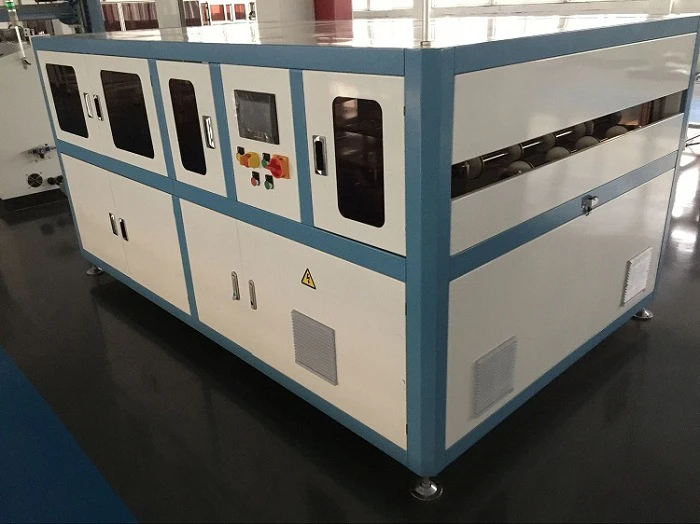

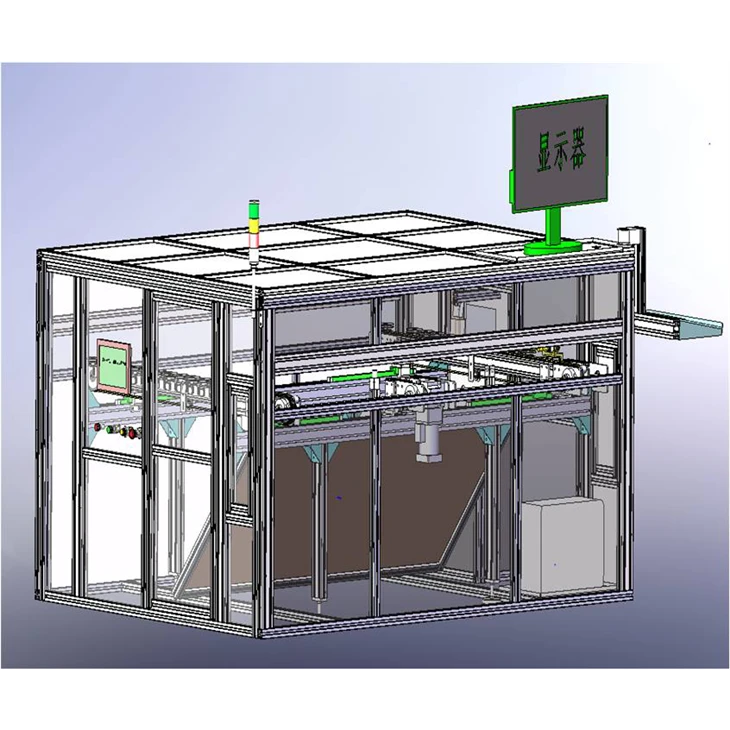

Tester EL online, wysokość transmisji 960 mm (można zaprojektować zgodnie z wymaganiami klienta), krótki czas działania, pojedyncza kamera 1600 W/2400 W/3200 W, światło przyciemnione.
1. Po transmisji w ostatnim procesie wyślij sygnał.
2. Tester EL odbiera sygnał, tajne drzwi otwarte, transmisja do obszaru roboczego, tajne drzwi zamknięte.
3. Ostatnia czynność pozycjonowania, silnik konwersji częstotliwości zwalnia, komponent dociera do kolumny pozycjonowania, silnik zatrzymuje się.
4. Działania sondy (wykonaj górną część sondy na taśmie szynowej).
5.Aparat automatycznie wykonuje zdjęcia, wyniki testu są automatycznie zapisywane w komputerze, sonda resetuje się.
6. Otwarte tajemnicze drzwi, przekładnia silnika, element opuścił ten obszar, reset elementu pomocniczego.
7. Gdy główna część działa, operator obserwuje wykryty komponent zgodnie z wymaganiami.
Główny parametr
Format modułu:(1580-2000)mm*(800-1000)mm
Czas cyklu:<33s
Maksymalna wydajność: >2618/dzień,
Operator online:1
Moc znamionowa (kw): 1,02 kW,
Ciśnienie (MPa):0,7 MPa+0,1,
Wymiary (dxsxw):2580mmx1900mmx1400mm,
Korzyść
1. Maszyna pokryta konstrukcją stalową. Wygląd pokryty lakierem piecowym, wygląda czysto i schludnie
2. Automatyczna praca, bez konieczności interwencji personelu, wysoki stopień automatyzacji, dobre bezpieczeństwo.
3. Pojedyncza kamera 1600 W/2400 W/3200 W robi zdjęcia, które są wyraźne i łatwe do odróżnienia od innych
4. Wejście skanowania kodu kreskowego, automatycznie nazwane kodem kreskowym i zapisane, automatyczny obraz znaku wodnego.
5. Definicja typu wady, klasyfikacja wady, automatyczne generowanie folderu daty, automatyczne zapisywanie, funkcja zapytania.
6. Maszyna posiada hosta do przechowywania zdjęć i robienia ich przez ludzi.
7.Format zapisu obrazu, modyfikacja ścieżki zapisu.
8. Piksele wyświetlanego obrazu, oprogramowanie można dostosować do potrzeb różnych klientów.
9. Rozszerzalne połączenie MES, dane i obrazy można ładować bezpośrednio na serwer.
|
