Funkcja i wprowadzenie
Chwytanie szkła i umieszczanie go w linii przesyłowej.

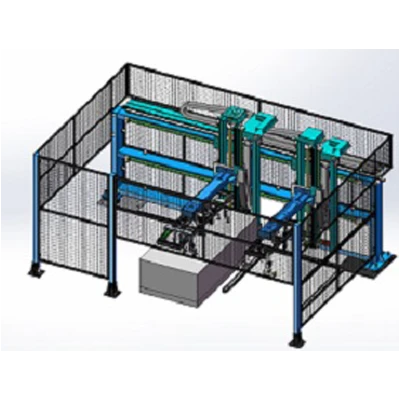

1. System ładowania szkła składa się z ramienia robota poruszającego się szkłem i ramienia robota zbierającego papier.
2. Maszyna zawiera dwie stacje do przechowywania szkła i stację do przechowywania papieru.
3. Ramię robota poruszającego się szkłem umieszcza szkło w linii przesyłowej, a ramię robota zbierającego papier usuwa papier.
4. Maszyna napędzana serwosilnikiem, przyssawka przyciąga szkło do wyznaczonej stacji.
5. Ramię robota ładującego szkło ma konstrukcję wspornikową, a ramię robota zbierającego papier ma konstrukcję bramową.
Główny parametr
Format modułu: (1580-2000)mm*(800-1000)mm
Czas cyklu :<35s
Max capacity: >2468/dzień
Operator online: brak
Moc znamionowa: 8,26 kW
Ciśnienie: 0,7 MPa+0.1
Napięcie wejściowe: 380 V
Wymiary: 4610 mm x 2780 mm x 2150 mm
Korzyść
1. W maszynie zastosowano konstrukcję stalową z korpusem ramy spawanej, wysoką wytrzymałość, niezawodność i trwałość podczas załadunku.
2. Płyta przyssawkowa szklanego nośnika wykonana jest z poliuretanu, który nie spowoduje nadruku na szkle podczas załadunku.
3.Silnik serwo pracuje precyzyjnie i stabilnie.
4. Maszyna wyposażona jest w ogrodzenie zabezpieczające zapewniające bezpieczeństwo pracy.
5. Zmniejsz niepewność załadunku przez operatora, zwiększ wydajność.
6. Maszyna jest w pełni automatyczna i nie wymaga ingerencji człowieka.
|
