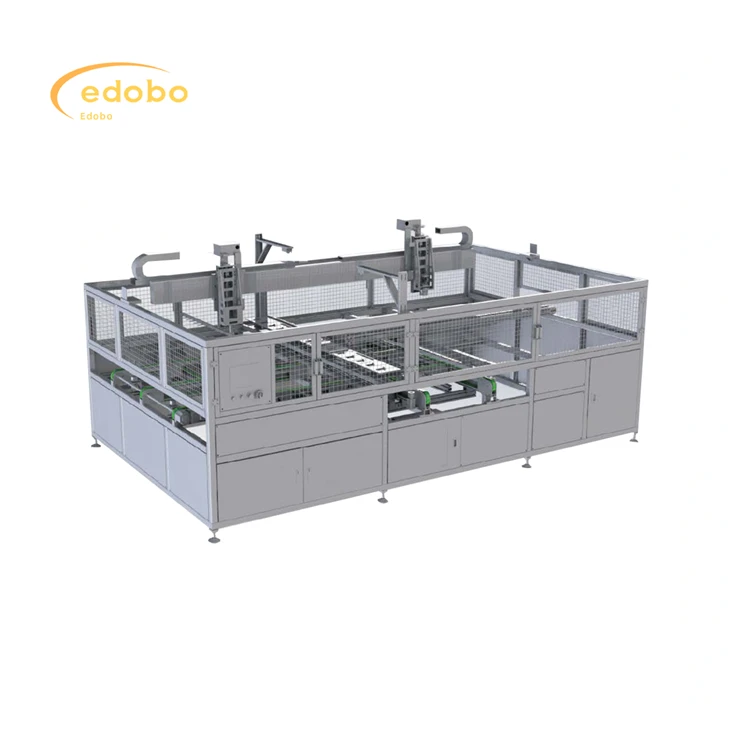

Maszyna do automatycznego układania paneli słonecznych na linii produkcyjnej

Układaj (typ mechaniczny)

1. Metoda podawania jest krótka i długa, a funkcją urządzenia jest ułożenie ich w odpowiedniej kolejności. Dłuższy bok ciągu akumulatorów jest równoległy do ​​długiego boku elementu. Lokalny system składu umożliwia układanie elementów składających się z 96, 72 i 60 sztuk i posiada funkcję mechanicznej regulacji.

2. Automatycznie odbierz ciągi akumulatorów, podnieś ciągi akumulatorów do pozycji mechanicznych i wstępnie wyprostuj szybę

3. Odbierz szkło i EVA z linii produkcyjnej. Podnieś ciąg akumulatorów z pozycji mechanicznej. Umieść akumulator szeregowo na EVA zgodnie z elektrodą dodatnią i ujemną. Po wykonaniu wszystkich działań komponent generuje dane wyjściowe.

4. Pozycjonowanie łańcucha akumulatorów odbywa się za pomocą pozycjonowania wizualnego, pozycjonowania światłowodowego i pozycjonowania mechanicznego.

1. W maszynie zastosowano pas synchroniczny napędzany serwomotorem i prowadzony przez liniową szynę prowadzącą, która ma zalety precyzyjnego pozycjonowania, stabilnej pracy i dużej prędkości.
2. Przyssawka wykonana jest z poliuretanu i po zassaniu nie pozostawia żadnych śladów na akumulatorze.
3. Maszyna wyposażona jest w zabezpieczenie zasilania i gazu.
4. Maszyna jest w pełni automatyczna i nie wymaga ręcznej interwencji.
5. Dokładność pozycjonowania ciągu akumulatorów wynosi ± 0,3 milimetra
6. Sześć przewodów zasilających oddalonych od siebie o 1-10 milimetry
7. Kompatybilny z wieloma ciągami akumulatorów, rozmiar 156/182/210, 6-12 sztuk
8. Główny palec ogniw słonecznych jest kompatybilny z palcami 2/3/4/5

♦ Odpowiednie komponenty: elementy konwencjonalne, półarkuszowe i podwójne o długości 1640-2500mm i szerokości950-1400mm
♦ Takt roboczy: 6 sekund/ciąg
♦ Maksymalna zdolność produkcyjna: 3400 szt./dzień
♦ Operator internetowy: 0
♦ Moc znamionowa (KW): 6KW
♦ Zużycie gazu (L/min): 60 L/min
♦ Ciśnienie (MPa):0.6-0.BMPa
♦ Specyfikacja interfejsu: 12
♦ Wymiary całkowite (długość*szerokość*wysokość): 4770mm*2840mm*2250mm
♦ waga: 2850 kg

1. Komórka przyjmuje pozycjonowanie wizualne CCD, które ma zalety wysokiej dokładności i stabilności;
2. Sprzęt może automatycznie odbierać, automatycznie układać i automatycznie eksportować komponenty, a układ jest dokładnym pozycjonowaniem;
3. Przyssawka wykonana jest z importowanego materiału silikonowego, który nie pozostawia śladów na powierzchni baterii;
4. Zastosuj trójosiowy tryb ruchu mechanicznego (obrót o 180 stopni);
5. W ruchu bocznym zastosowano moduł silnika liniowego, który ma zalety dużej prędkości ruchu, wysokiej dokładności powtarzalnego pozycjonowania i stabilnej wydajności, oszczędzając ogólny czas uderzenia;
6. Regulacja zmiany długiej i krótkiej krawędzi wykorzystuje mechanizm szybkiego blokowania, regulacja jest szybka, prosta, wygodna i niezawodna;
