Funkcja i wprowadzenie

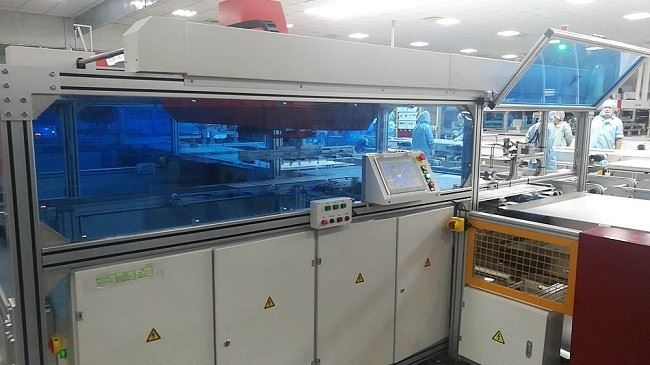

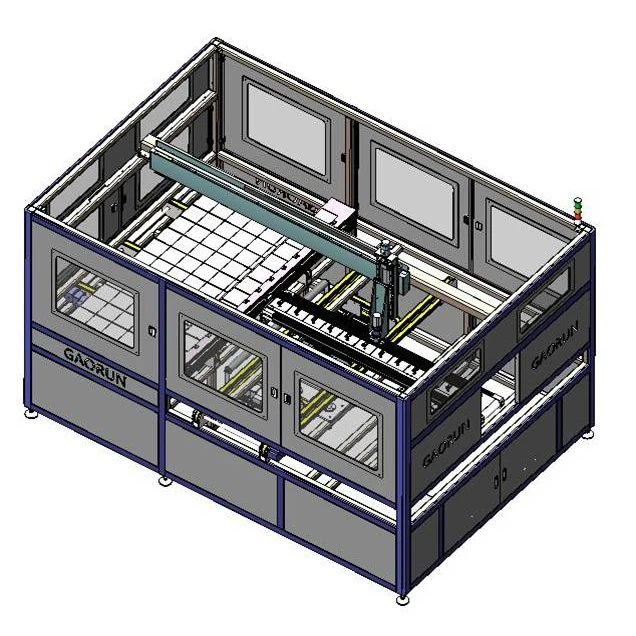

Automatyczna maszyna do układania z długą krawędzią do przodu, odpowiada automatycznej maszynie sznurkowej. Długa krawędź ciągu ogniw jest równoległa do długiej krawędzi modułu. Maszyna z systemem układania pojedynczego zestawu może być stosowana do układania modułów 96, 72 i 60 i posiada regulację maszyny.
1.Odbiór komórki ciągu automatycznej komórki ciągu. Podnoszenie ciągu ogniw do mechanizmu regulacyjnego. Kontynuuj regulację ogniwa strunowego.
2.Odbiór szkła i materiału EVA z linii produkcyjnej. Kontynuuj regulację ogniwa strunowego.
3.Wyjmowanie ciągu ogniw z mechanizmu regulacyjnego. Umieszczenie ciągu ogniw w EVA zgodnie z elektrodą dodatnią i ujemną. Przenieś moduł po zakończeniu wszystkich czynności.
4. Komórka strunowa może osiągnąć pozycjonowanie wizualne, pozycjonowanie światłowodowe i pozycjonowanie mechaniczne.
Główny parametr
Format modułu:(1400-2600)mm*(800-1100)mm
Czas cyklu: czas łańcucha z 10 lub 12 modułami jest krótszy niż 15 s/czas
ciąg o 6 modułach jest krótszy niż 10 s
Maksymalna wydajność: 2400 /godz
Waga: 400 kg
Moc znamionowa: 4,5 kW
Ciśnienie:0.6-0,8 MPa
Format połączenia: Φ12
Wymiar (dxsxw): 3500 mm * 2500 mm * 2200 mm
Korzyść
1. W maszynie zastosowano pasek i pręt śrubowy napędzane serwomotorem do przekładni i prowadzone przez szynę liniową, co zapewnia precyzyjne pozycjonowanie, stabilną pracę i dużą prędkość.
2. Płytka ssąca wykonana jest z poliuretanu, który po zasysaniu nie pozostawia śladów na ogniwie.
3. Maszyna jest wyposażona w zabezpieczenie przed wyłączeniem zasilania i odpowietrzeniem.
4. Maszyna jest w pełni automatyczna i nie wymaga ingerencji człowieka.
5. Dokładność lokalizacji łańcucha ogniw wynosi ±0,3 mm.
6.Sześć ciągów ogniw z odstępem od 1 ~ 10 mm.
7. Wymiary ciągu ogniw to 125/156,6~12 szt.
8. Główna szyna zbiorcza z 2 szynami zbiorczymi/3 szynami zbiorczymi/4 szynami zbiorczymi/5 szynami zbiorczymi.
|
